下の写真は昭和４２年の作品で、当局が開局するときに作った3.5〜50MHZ用Ａ３（ＡＭ）送信機です。
当時は無線設備を自作することは当たり前のことで、ＱＳＯ時に「私の無線機は自作です」といっても「そんなことは当たり前のことじゃないか、変なことを言う人だ」と思われるような時代でした。
ハンドドリル（当時電気ドリルは持たなかった）やリーマ、シャーシーパンチなどの手持ちの工具類を総動員し、手に豆を作りながら完成まで約１ヶ月程度かかったように記憶しています。
送信機作りと同時に高１中２の受信機も自作しましたが、これについては某工業高校の生徒さんに譲りましたので、現在は手元に残っていません。この送信機だけはどうしても処分できず、私のガラクタ倉庫内に残しておりました。
右の写真の送信機用の上に載っている四角いケースは、この送信機用のＶＦＯです。参考までに私のＮＯ５号機を送信機の右上に載せてみました。こうやってみると時代の流れをしみじみと感じます。
下の左側の写真は、送信機を上から写した写真です。左上の四角いアルミケースで囲んだ中には、タンクコイルと終段真空管（６１４６）が入っています。
左下のトランスは電源平滑回路用のチョークコイルです。そのすぐ横の真空管（縦に２本）の下は水晶使用時の発振管６ＣＬ６、これはＶＦＯ使用時には緩衝増幅用として動作します。また上の真空管はドライバー用の６ＣＬ６です。
右端上側の黒い大きなトランスが電源トランスです。また、その下は変調トランス、その左横の真空管４本が音声増幅用の６ＡＵ６、１２ＡＸ７、６ＢＱ５×２です。
下の右側の写真は、シャーシの中の部品取付状況です。必要なところにはちゃんとシールド板をつけています。自分で言うのもおかしいんですが、マラソンの有森選手の名言 「自分で自分を誉めてやりたい」気分です。いやーこの頃は馬力があったと今更ながら感じています。
下の写真は送信機用のＶＦＯです。当然のことながら、ＬＣは基本通りＬＣボックス内に入れています。このＶＦＯは３．５ＭＨＺ台を発信させ３．５ＭＨＺから２８ＭＨＺまでの送信用として使用していました。
５０ＭＨＺ帯の運用ではこのＶＦＯは使用せず、確か８ＭＨＺ台の水晶を使ってスポット運用していたように記憶しています。また金属ケース全体は、ＶＦＯ用として摂津金属から発売されていたものを使用しています。
上の写真は当時の運用状態を再現したものです。左下にＶＦＯ、その横に送信機、送信機の上に受信機（八重洲のＦＲ−５０）を置いています。これだけのセットを揃えてやっとコンタクトできるわけですから本当にご苦労様です。
ＶＦＯの上に酔狂でＮＯ５号機を置いてみました。出力こそ違うものの、こんな小さな設備で電波が出せ、しかもＱＲＨが無いんですから世の中進歩しました。
しかしこうやって並べてみますと、昔のセットの方がなんとなく重みがあり（もちろん重量の話ではありません）、いかにもこれが無線設備だと感じるのは、やはり昔のアマチュア無線家の考え方なんでしょうか!?
開局して数年間は（約２年位？）ＡＭ電波で交信していましたが、それまでＡ３（ＡＭ波）が主流だった電波の中に、時々モガモガという音の電波が聞こえるようになりました。
それがＳＳＢ波であることは、すでに雑誌の記事等で紹介されていましたので、容易に推察できました。ところが私の高１中２受信機では復調が難しく、ＲＦゲインを頻繁に調整して何とか復調できる状態でした。
ちょうどその頃、八重洲無線からＳＳＢ運用を目的とした受信機ＦＲ−５０が発売されました。そこで、なけなしのボーナスをはたいてこの受信機を購入しました。
この受信機にはペアの送信機ＦＬ−５０と組み合わせトランシーブ操作ができるようになっていました。ＳＳＢで運用はしてみたいがＳＳＢ送信機を買うほどお金がありません。それに送受信機ともメーカー製を使うことに、アマチュア無線技師として若干の抵抗（負け惜しみか？）もありました。
そこで、自分の技量を棚に上げ、大胆不敵にもＦＲ−５０とトランシーブ操作の出来るＳＳＢ送信機を作ってみようと考えました。下の写真はその時に作ったＳＳＢジェネレーターとトランスバーターです。
結論から先に申しますと、この無謀な計画は見事に失敗しました。当時はテスタープラスαくらいの測定器しかなく、キャリアポイントを合わせるための周波数カウンターすら持っていませんでした。
回路的には、４５５ＫＨＺのＳＳＢジェネレーターでＳＳＢ信号を発生させ、これに受信機から取り出した第一局発（１６ＭＨＺ台固定）と第２局発（５ＭＨＺ台可変）をミックスし、２１ＭＨＺのＳＳＢ波を作る計画でした。
回路構成的には間違ってなかったんですが、現時点で細かく検討して見ますと、ＳＳＢジェネレーターで使用したトランジスターは、トランジスターラジオについていたもの（ゲルマニュームタイプ）で、果たしてまともな発振レベルが得られていたかどうか疑問です。さらに受信機からの局発信号を２つも受け取って使用していますので、この辺のレベル（受信機用局発をそのまま使用するなら、バファーアンプが必要）にも問題があったと思われます。
５ＭＨＺのＳＳＢ信号波をトランジスターラジオで確認（一応モガモガ音で聞こえた）したものの、目的の２１ＭＨＺＳＳＢ信号をパワーとして取り出すことはできませんでした。その後仕事関係の転勤や何やかやで中断し、結局この計画は現在も未完成のままになっています。
２年くらい前の話なんですが、山口県内でアパート住まいをしている２ｎｄ（大学生）の関係で、山口市内のリサイクルショップ（骨董品も置いてある）を覗く機会がありました。
別に骨董品に興味があった訳ではありませんが、昭和２０年代のものと思われるＳＴ管の５球スーパーラジオ数台が目にとまりました。ＭＴ管使用の物ですとそれほど珍しくもないんですが、ＳＴ管使用ということで妙に懐かしく興味をそそられました。
最終的にこのリサクルショップからは、合計３台のＳＴ管式ラジオを持ち帰りましたが、ここで紹介するラジオはその中の１台で、下のような格好をしたラジオでした。
持ち帰ってシャーシの中を覗いて驚きました。持ち帰った３台の内、１台だけシャーシの中に、抵抗やコンデンサー等の部品が全くついていませんでした。
シャーシの中は裸銅線のアースラインが一直線に配線してあるだけでした！！。そういえば、確かに「現状渡し」というラベルが貼ってありました。骨董品屋のオヤジも心得たもんです。私は「現状渡し」？ まさか修理して渡す訳でもあるまいにと勝手に思っていました。
そのような訳で、中学２年生以来、実に３０数年ぶりにＳＴ管の５球スーパーラジオを組み立てることになりました。

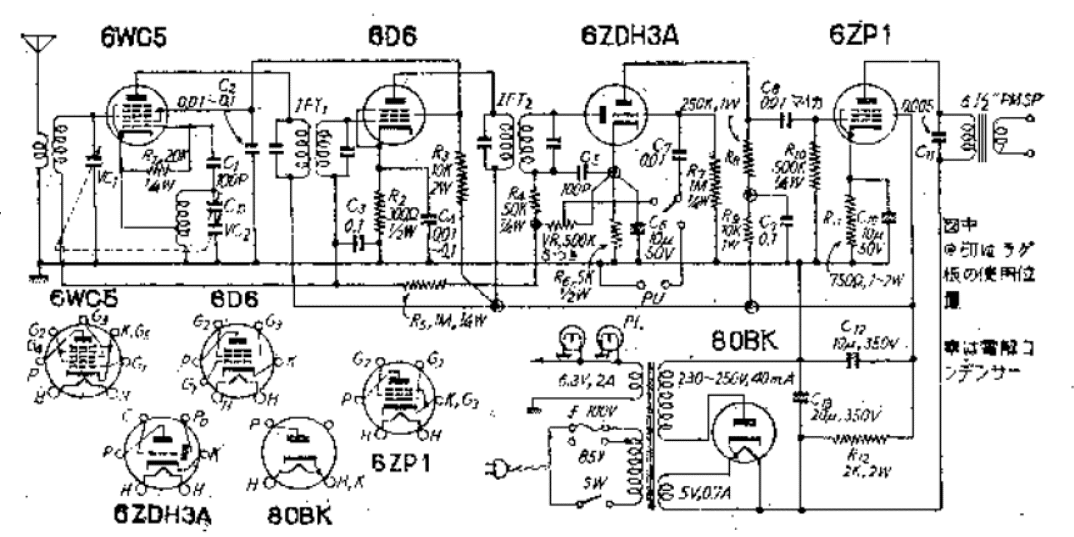

使用されている真空管は、ＳＴ管の６ＷＣ５、６Ｄ６，６ＺＤＨ３Ａ，６ＺＰ１，８０ＢＫです。「いやー懐かしい名前だ」とＯＭさんから声がかかりそうです。
さて組み立てようと思ってはみたものの、真空管用の部品となるとそう簡単にはいきませんでした。
幸い真空管式のオーディオアンプの残骸を残していましたので、コンデンサーや抵抗はそれから外して使用しました。特にグリッド回路など高い電圧のかからない箇所のコンデンサーは、現在トランジスター回路などで使用しているコンデンサー（５０Ｖ耐圧）でなんとか間に合わせました。
一番難問題だったのは、局発コイルとパッテイングコンデンサーがなかったことです。あちこち探しまわりましたがなかなか見つからず、最終的に自作仲間のＪＡ６ＤＷＯ局（花村氏）の「開かずの部屋」の宝箱（ガラクタ入れ）を探してもらい、やっと見つかりました。
何とか部品が揃ったところで、昔を思い出しながら久しぶりに真空管式ラジオを組立ました。完成したラジオのシャーシの内部は、下記の写真のようになりました。
シャーシ内に部品がなかったことは、一見運が悪かったように思えましたが、組立後調整する段階で「こりゃラッキー」ということに気が付きました。
トラッキング調整中に「こんなに５球スーパーは感度が良かったかなー」と思うほど放送波が入感してきました。考えてみますと、確かに昔に比べ放送局側の出力が上がっています。それにしても感度が良すぎる？
ここで気が付きました。このラジオはキットか何かだったと思われます。完成していないことで、真空管が未使用状態だったんです。
もし昭和３０年代の物としても約４０年近く経っています。全く新品とはいかないまでも、ヒーターに通電していない訳ですから、少なくともエミ減は無いはずです。
「災い転じて福となす」こりゃラッキー！ それに久しぶりにＳＴ管の５球スーパーラジオを組立ることができたんですから、骨董品屋のオヤジに感謝、感謝。下の写真はＳＴ管の５球スーパーラジオの組立が完了した状態を写したものです。
懐かしい実体配線図が見つかりました！

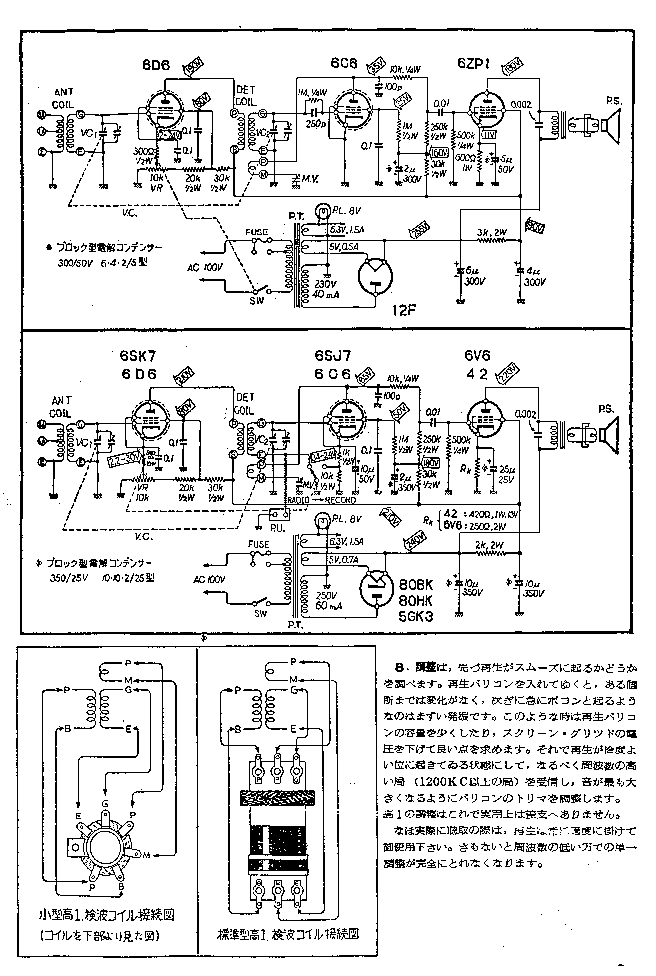

ＳＴ管の５球スーパーラジオを組立るため回路図を探していましたら、ＳＴ管使用高一ラジオの回路図が見つかりました。いやー懐かしい。そういえば中学生時代は、実体配線図ばかり見ながら作っていましたね。
下の実体配線図２の方に印刷物の発行年月日が入っています。これによると昭和３１年４月２５日、富士製作所（ＳＴＡＲ）となっています。実に４２年前の印刷物ということになります！それにしても実態配線図は実にうまく描いてありますね。プロの絵書きさんが描かれたとは思いますが、実機を見ながら忠実に描かれたんでしょうね。
ＯＭさんから懐かしいと声がかかりそうです。見ていただくと若かりし頃にタイムスリップできるかもしれませんね。
